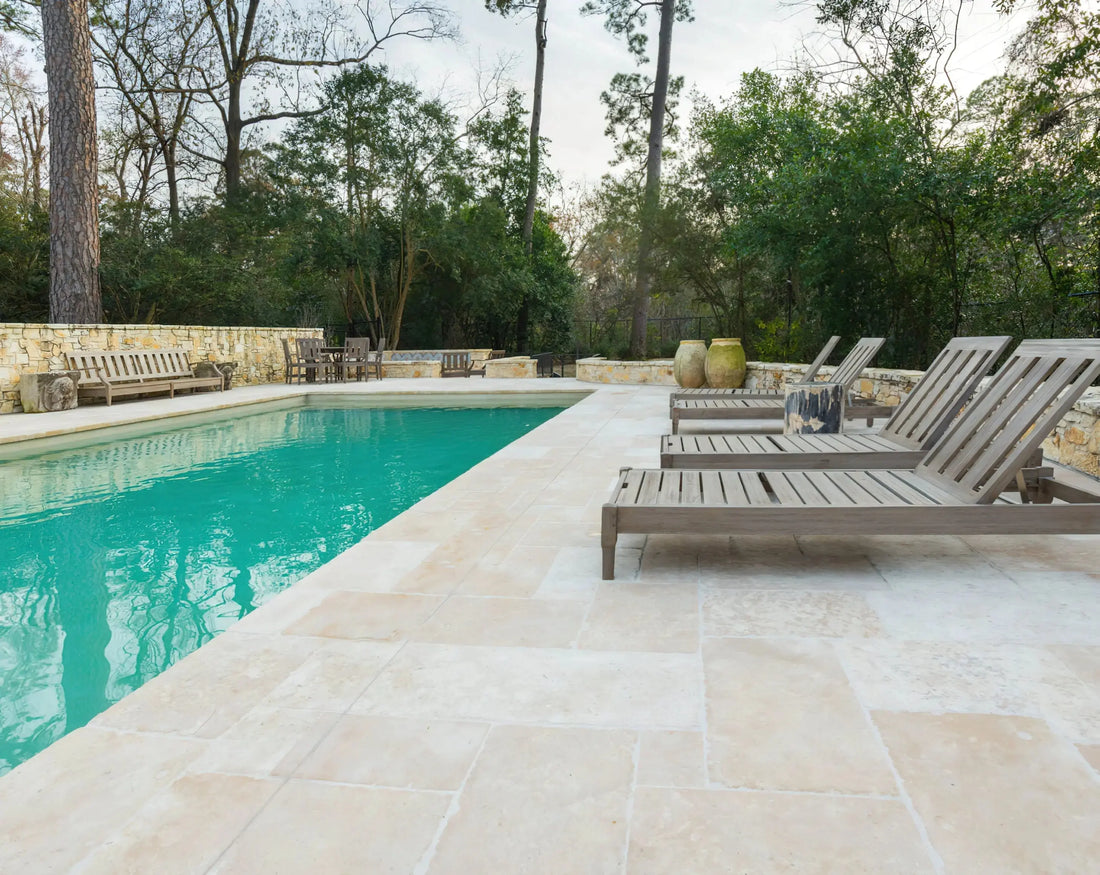

Der Erfolg einer Natursteinterrasse hängt gleichermaßen von der Wahl des Steins und der Verlegemethode ab.

Je nach bestehendem Untergrund, Bodenbeschaffenheit, Dicke der Platten und Projektbudget sind verschiedene Lösungen möglich.

Es ist wichtig, vier Hauptmethoden zu unterscheiden:

• die Dickbettverlegung, bei der der Stein direkt in einen frischen Mörtel gelegt wird;
• die Dünnbettverlegung, bei der der Stein auf einen bereits vorbereiteten und ausgehärteten Untergrund geklebt wird;
• die Verlegung auf verdichtetem Untergrund mit Drainagemörtel, die es ermöglicht, eine Terrasse ohne Betonplatte zu erstellen;
• die lose Verlegung auf Splitt, die einfacher und kostengünstiger ist.

Diese verschiedenen Konstruktionen weisen nicht die gleichen Kosten oder die gleichen Umsetzungsbeschränkungen auf.

1. Die Dickbettverlegung – NF DTU 52.1

Die Dickbettverlegung ist die traditionelle Methode zur Verlegung von Natursteinplatten.

Der Stein wird nicht auf einen bereits trockenen Estrich geklebt: Er wird direkt in ein frisches Mörtelbett gelegt und ausgerichtet.

Diese Technik ist besonders interessant für Natursteine mit Dickenunterschieden sowie für bestimmte traditionelle Verlegemuster, insbesondere Opus-Verlegungen.

Wenn sie auf einem zulässigen Untergrund und gemäß den geltenden Vorschriften ausgeführt wird, fällt diese Technik unter die NF DTU 52.1 für gebundene Bodenbeläge.

Der Verlegemörtel

Der Mörtel bildet direkt das Bett, in das der Stein gelegt wird.

Im Außenbereich bevorzugen wir die Verwendung eines Drainagemörtels auf Zement- und Splittbasis anstelle eines sehr dichten traditionellen Mörtels.

Ziel ist es, das Abfließen von Wasser zu fördern, das durch die Fugen oder den Naturstein eindringen könnte.

Haftung des Steins gewährleisten

Der Verlegemörtel allein bietet nicht die gleiche Haftung wie ein Klebemörtel.

Es wird daher empfohlen, die Verbindung zwischen Stein und frischem Mörtel mit einer Schlämme oder einem speziell für Naturstein geeigneten Haftmörtel sicherzustellen.

Der Stein wird anschließend direkt in den frischen Mörtel gelegt und auf die gewünschte Höhe ausgerichtet.

Fugen und Entwässerung

Im Außenbereich ist es unerlässlich, geeignete Fugen sowie ein ausreichendes Gefälle zur Entwässerung vorzusehen.

Auf sehr wenig wasserdurchlässigen Untergründen kann je nach Baustellenkonfiguration auch ein Drainage- oder Entkopplungssystem vorgesehen werden.

2. Die Dünnbettverlegung – NF DTU 52.2

Die Dünnbettverlegung unterscheidet sich von der Dickbettverlegung.

Der Untergrund ist hier bereits vorbereitet, ausgehärtet, stabil, sauber und ausreichend eben. Der Stein wird anschließend direkt mit einem geeigneten Klebemörtel darauf befestigt.

Das Prinzip ist also:

zementärer Untergrund → Klebemörtel → Naturstein

Es wird kein mehrere Zentimeter dickes Mörtelbett gleichzeitig mit der Verlegung erstellt.

Diese Technik fällt unter die NF DTU 52.2 für die Dünnbettverlegung von Keramikbelägen und Natursteinen, sofern die dort vorgesehenen Bedingungen eingehalten werden.

Wann sollte die Dünnbettverlegung gewählt werden?

Diese Methode ist besonders interessant, wenn bereits eine Betonplatte oder ein geeigneter Estrich vorhanden ist.

Der Untergrund muss insbesondere:

• stabil;
• ausreichend eben;
• sauber;
• ordnungsgemäß ausgeführt;
• im Außenbereich mit einem geeigneten Gefälle zur Entwässerung versehen sein.

Eventuelle Risse, Bewegungen oder Gefällefehler des Untergrunds können sich auf die Platten auswirken. Die Qualität des Untergrunds ist daher entscheidend.

Der Klebemörtel muss auch entsprechend dem Stein, seinem Format, seiner Dicke und dem Untergrund ausgewählt werden.

Bei Minéral bieten wir unter anderem Klebemörtel an, die für Naturstein geeignet sind, wie z.B. ARDEX X77, je nach Anwendung.

3. Die Verlegung auf verdichtetem Schotter und Drainagemörtel

Es ist auch möglich, eine Natursteinterrasse ohne vorheriges Gießen einer Betonplatte zu erstellen.

Die Konstruktion basiert dann auf einem richtig vorbereiteten und verdichteten Schotterfundament.

Das Prinzip ist:

vorbereiteter Untergrund → verdichteter Schotter → Drainagemörtel → Haftmörtel → Naturstein

Der Schotter bildet das Fundament der Terrasse. Seine Ausführung und Verdichtung sind entscheidend für die Stabilität des Bauwerks.

Darüber wird anschließend eine Schicht Drainagemörtel aufgetragen. Die Steine werden auf diesen Mörtel mit einem geeigneten Haftmittel verlegt.

Diese Lösung bietet mehrere Vorteile:

• sie vermeidet die Erstellung einer Betonplatte;
• sie ermöglicht einen stabilen Untergrund;
• sie fördert die Entwässerung des Wassers;
• sie begrenzt Bewegungen im Vergleich zu einer losen Verlegung auf Kies.

Diese Methode wird häufig als Verlegung auf Drainestrich bezeichnet. Es ist jedoch präziser, von einer Verlegung auf Drainagemörtelbett auf verdichtetem Untergrund zu sprechen.

Diese Konstruktion sollte nicht automatisch mit einer gebundenen Verlegung gemäß NF DTU 52.1 gleichgesetzt werden: Der Untergrund und die Zusammensetzung des Bauwerks müssen je nach Baustelle und den Vorschriften der verwendeten Produkte untersucht werden.

4. Die lose Verlegung auf verdichtetem Schotter und Splitt

Die Verlegung auf Splitt ist die einfachste Lösung, wenn man die Erstellung einer Betonplatte oder eines Mörtelbetts vermeiden möchte.

Das Prinzip ist:

vorbereiteter Untergrund → verdichteter Schotter → Splittbett → Naturstein

Bei Minéral bevorzugen wir einen dränfähigen Splitt anstelle eines einfachen Sandbetts.

Diese Konstruktion ermöglicht einen einfachen Wasserabfluss und hat den Vorteil, relativ einfach auszuführen und zu reparieren zu sein.

Im Gegenzug ist die Terrasse, da der Stein weder geklebt noch gebunden ist, naturgemäß empfindlicher gegenüber Bewegungen und Setzungen des Untergrunds.

Die Qualität des Fundaments und die randseitige Blockierung der Platten sind daher besonders wichtig.

Welche Steindicke?

Diese Technik erfordert in der Regel ausreichend dicke und widerstandsfähige Platten, um lose verlegt werden zu können.

Die Wahl der Dicke muss entsprechend dem Stein, dem Format und der Nutzung der Terrasse erfolgen.

Welche Fugen verwenden?

Eine traditionelle starre Zementfuge ist im Allgemeinen schlecht geeignet für eine Struktur, die sich leicht bewegen kann.

Man bevorzugt eher:

• eine Verfüllung mit Sand oder einem geeigneten Splitt;
• oder eine Polymerfuge, die mit einer dränfähigen Verlegung kompatibel ist, sofern das Produkt und die Fugenbreite dies zulassen.

Polymerfugen bieten den Vorteil, relativ flexibel zu bleiben und gleichzeitig das Auswaschen von Sand und das Wachstum von Unkraut zu begrenzen.

Welche Verlegemethode wählen?

Es gibt keine einzige Methode, die für alle Projekte geeignet ist.

Sie verfügen bereits über eine Betonplatte oder einen geeigneten Estrich

Die Dünnbettverlegung ist in der Regel die einfachste Lösung, wenn der Untergrund normgerecht, ausreichend eben und korrekt ausgeführt ist.

Sie wünschen eine traditionelle Verlegung

Die Dickbettverlegung ermöglicht es, den Stein direkt in ein frisches Mörtelbett zu legen. Sie ist besonders interessant für Steine mit Dickenunterschieden oder bestimmte traditionelle Plattenbeläge.

Sie möchten keine Betonplatte erstellen

Die Verlegung auf verdichtetem Schotter und Drainagemörtel stellt eine besonders interessante Lösung dar, die Stabilität und Entwässerung kombiniert.

Sie suchen die einfachste und kostengünstigste Lösung

Die lose Verlegung auf Schotter und Splitt ermöglicht es, Maurerarbeiten zu begrenzen, wobei die Stabilität im Vergleich zu einer starren Konstruktion geringer ist.

Die Entwässerung: ein wesentlicher Punkt im Außenbereich

Unabhängig von der gewählten Methode muss eine Außenterrasse so konzipiert sein, dass Wasseransammlungen unter den Platten vermieden werden.

Ein geeignetes Gefälle, die Wasserableitung, die Beschaffenheit des Untergrunds, die Entwässerung und die Behandlung der Kanten müssen bereits bei der Planung der Terrasse berücksichtigt werden.

Naturstein, Fugen und die verschiedenen Materialien der Terrasse müssen als Einheit funktionieren.

Zusammenfassung

Dickbettverlegung: Der Stein wird direkt in einen frischen Mörtel gelegt.
→ NF DTU 52.1, wenn der Untergrund und die Ausführung in ihren Anwendungsbereich fallen.

Dünnbettverlegung: Der Stein wird auf einen bereits ausgehärteten Untergrund geklebt.
→ NF DTU 52.2, wenn dessen Vorschriften eingehalten werden.

Verlegung auf Drainagemörtel und Schotter: Der Stein wird auf ein Drainagemörtelbett gelegt, das auf einem verdichteten Fundament erstellt wurde.
→ Lösung, die den Verzicht auf eine Betonplatte ermöglicht.

Verlegung auf Splitt: Der Stein wird lose auf ein Drainbett gelegt.
→ einfache und kostengünstige Lösung, aber empfindlicher gegenüber Bewegungen des Untergrunds.

Im Zweifelsfall muss die Wahl der Verlegemethode an den ausgewählten Stein, den Untergrund, den vorhandenen Untergrund und die Baustellenbedingungen angepasst werden.
